このページは、工具の選び方・使い方やサイズの見方などなど、初めて使う工具または、初めて作業する時に役立つまめ知識を満載しています。 困った時や迷った時などにも、必ず御役に立てるページですのでぜひ！ご利用ください。

ものしり図鑑ＩＮＤＥＸ
ねじ関する事	タップとダイスの使い方	ネジサイズの見方	単位換算表

MENU

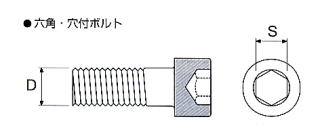

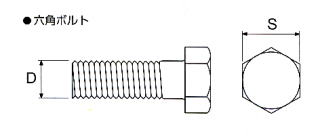

一般ネジサイズ（寸法）の見方・呼び方 メートルネジ 工具（スパナ・メガネ・ソケット・六角レンチ等）の口幅 ネジ径：Ｄ 六角ボルト：Ｓ 小形六角ボルト：Ｓ 六角穴付ボルト：Ｓ Ｍ１．６ ３．２ Ｍ２ ４ １．５ Ｍ２．５ ５ ２ Ｍ３ ５．５ ２．５ Ｍ３．５ ６ Ｍ４ ７ ３ Ｍ４．５ ８ Ｍ５ ８ ４ Ｍ６ １０ ５ Ｍ７ １１ Ｍ８ １３ １２ ６ Ｍ１０ １６･１７ １４ ８ Ｍ１２ １８･１９ １７ １０ Ｍ１４ ２１･２２ １９ １２ Ｍ１６ ２４ ２２ １４ Ｍ１８ ２７ ２４ １４ Ｍ２０ ３０ ２７ １７ Ｍ２２ ３２ ３０ １７ Ｍ２４ ３６ ３２ １９ Ｍ２７ ４１ ３６ １９ Ｍ３０ ４６ ４１ ２２ Ｍ３３ ５０ ４６ ２４ Ｍ３６ ５５ ５０ ２７ Ｍ３９ ６０ ５５ ２７ Ｍ４２ ６５ ３２ Ｍ４５ ７０ ３２ Ｍ４８ ７５ ３６ Ｍ５２ ８０ ３６ Ｍ５６ ８５ ４１ ネジサイズ（寸法）の見方・呼び方 ＴＯＲＸ（トルクス）ネジ Ｅ・ＴＯＲＸ（トルクス）ネジ ネジサイズ サイズ Ｓ（ミリ） Ｄ Ｔ６ １．６ Ｍ２ Ｔ７ ２．０ Ｍ２．５ Ｔ８ ２．３ Ｍ２．５ Ｔ９ ２．５ Ｍ３ Ｔ１０ ２．７ Ｍ３/Ｍ３．５ Ｔ１５ ３．３ Ｍ３．５/Ｍ４ Ｔ２０ ３．８ Ｍ４/Ｍ５ Ｔ２５ ４．４ Ｍ４．５/Ｍ５ Ｔ２７ ５．０ Ｍ４．５/Ｍ５/Ｍ６ Ｔ３０ ５．５ Ｍ６/Ｍ７ Ｔ４０ ６．６ Ｍ７/Ｍ８ Ｔ４５ ７．８ Ｍ８/Ｍ１０ Ｔ５０ ８．８ Ｍ１０ Ｔ５５ １１．２ Ｍ１２ Ｔ６０ １３．２ Ｍ１４ Ｔ７０ １５．５ Ｍ１６ Ｔ８０ １７．６ Ｍ１８ Ｔ９０ １９．９ Ｍ２０ Ｔ１００ ２２．１ Ｍ２２ ネジサイズ サイズ Ｓ（ミリ） Ｄ Ｅ４ ３．８ Ｍ３ Ｅ５ ４．７ Ｍ４ Ｅ６ ５．７ Ｍ５ Ｅ７ ６．２ Ｍ６ Ｅ８ ７．５ Ｍ６/Ｍ７ Ｅ１０ ９．４ Ｍ８ Ｅ１１ １０．１ - Ｅ１２ １１．１ Ｍ１０ Ｅ１４ １２．９ Ｍ１２ Ｅ１６ １４．７ Ｍ１２ Ｅ１８ １６．６ Ｍ１４ Ｅ２０ １８．４ Ｍ１６ Ｅ２４ ２２．１ Ｍ１８/Ｍ２０ ＸＺＮ（三重四角）ネジ ネジサイズ サイズ Ｓ（ミリ） Ｄ Ｍ４ ３．６ Ｍ４ Ｍ５ ４．７ Ｍ５ Ｍ６ ６．０ Ｍ６ Ｍ８ ７．１ Ｍ８ Ｍ１０ ９．７ Ｍ１０ Ｍ１２ １１．４ Ｍ１２ Ｍ１４ １３．２ Ｍ１４ Ｍ１６ １５．８ Ｍ１６
